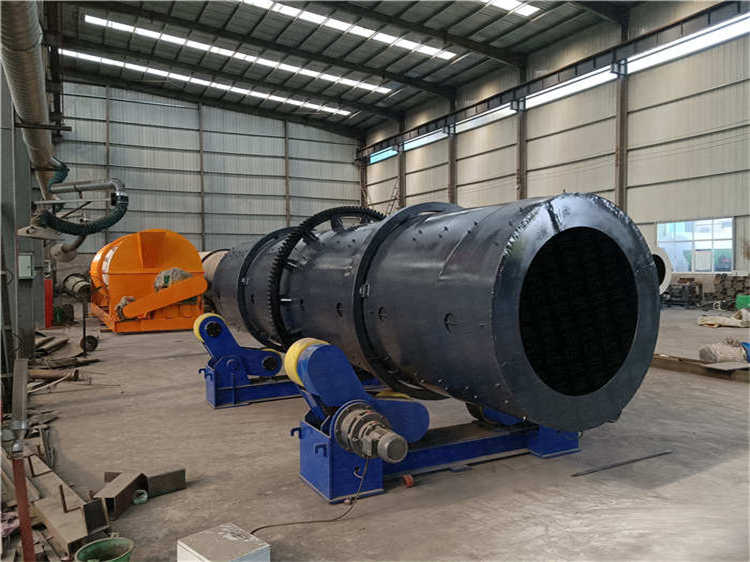

結構概述

　　整機可分為五大部分：

　　1.托架部分：轉鼓造粒機機體轉動部分都由托架支撐，受力較大，因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此之外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊轉鉤，便于裝卸運輸。

　　2.傳動部分：整臺造粒機傳動部分是尤為重要的，整個機體的工作都由此而行。傳動加均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO國家免檢產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機與主軸工作部分采用尼龍柱銷聯(lián)接器相咬合傳遞驅動。

　　3.大齒輪：固定在機體上，與傳動小齒輪相嚙合，相向帶動機體工作。

　　4.滾帶：固定于機體兩側，以支撐整個機體。

　　5.機體部分：轉鼓造粒機采用中碳鋼板焊接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現(xiàn)自動除疤，脫瘤，取消了傳統(tǒng)的刮刀裝置，并通過嚴格的質量控制和特殊的工藝要求，以達到本機所使用的目的。
