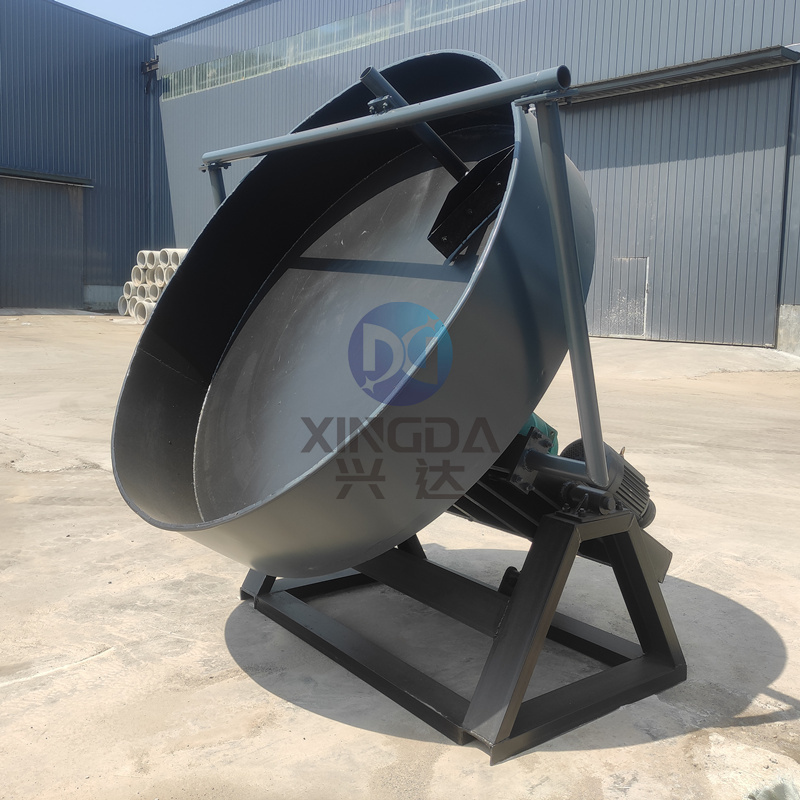

圓盤造粒機是整套有機肥生產線中的一款有機肥造粒設備。在有機肥生產線中擔當起到造粒作用。 圓盤造粒機造粒盤盤角采用整體圓弧結構,成粒率可達百分之93以上。造粒盤設有三個出料口，便于間斷生產作業，大大降低了勞動強度，提高了勞動效率，減速機與電動機采用柔性皮帶傳動，起動平穩，減緩沖擊力，提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強，堅固耐用，不變形。加厚、加重、堅固的底座設計，不需地腳螺栓固定，運轉平穩。造粒機主齒輪采用高頻淬火，使用壽命增加1倍。本機有造粒均勻、成粒率高、運轉平穩、設備堅固耐用、使用壽命長等特點，是廣大用戶選擇的理想設備。

       圓盤造粒機設計原理： 圓盤造粒機通過圓盤不斷地旋轉制造顆粒。其中小型系列由主電動機驅動減速機然后直接帶動圓盤旋轉，而較大型號系列則由主電動機驅動皮帶輪和皮帶，通過減速機傳動小齒輪，小齒輪與固定在盤底的大齒輪相互嚙合，相向工作。大齒輪則通過特殊合理的設計，安裝在固定于機架調節盤上的主軸上，以支撐整個造粒盤的工作。本機與噴霧機配套使用，當物料進入造粒盤后，經造粒盤的不斷旋轉和噴霧裝置，使物料均勻地粘和在一起從而形成圓球狀顆粒。在該機造粒盤中上部設計了自動清料裝置，防止物料粘壁，從而大大提高了圓盤造粒機的使用壽命。隨著電動機的不斷旋轉，物料的不斷進入，方能實現大批量生產，從而達到用戶的要求。

       圓盤造粒機 具有結構簡單，高度低，使用維護方便等優點。

  1.圓盤造粒機結構合理，重量減輕，高度降低。工藝布置靈活方便。

  2.大盤傾角可調節。采用角度墊片，調整靈活方便。

  3.采用無動力組合刮刀使輔助功率消耗降低。

  4.大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭，料球出盤時可料球不被拉傷、撕裂。

  5.全新清淤設計，由無動力組合刮刀清邊清底，清角刮刀清盤角，配合盤體處理技術，清淤、 成球效果好，不會出現大泥團，

      圓盤造粒機的結構如下：

      首先圓盤造粒機由大盤、大齒輪、傳動部分、機架、底座、刮刀架、無動力刮刀等組成。

①圓盤造粒機主體，主體包括機架、調節部分和造粒圓盤等結構；

②主減速機一臺，輸入軸裝有皮帶輪，輸出軸裝有小齒輪一件；

③主點動機一臺，裝有皮帶輪一件；

④支撐造粒圓盤裝置，包括主軸一件、滾子軸承兩套、軸承座兩件；
